带你了解PoE电源和PoE电源的选配

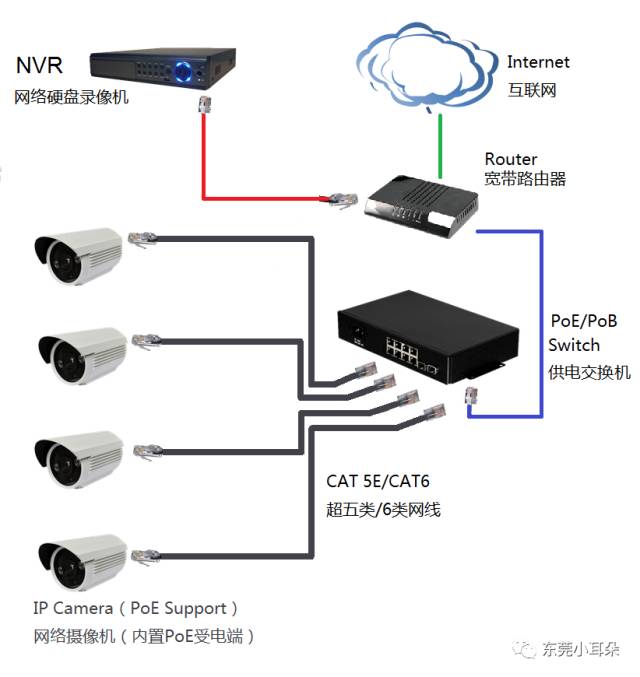

随着技术的发展，现在使用的摄像头很多都支持PoE供电，在网络监控施工中，为了减少布线成本以及更加方便快捷，绝大多数工程商会考虑采用PoE供电。
但是初次接触PoE供电的工程商，可能对PoE交换机不甚了解，也不知道如何选择，更不知道一台PoE交换机可以给多少摄像头供电。针对PoE交换机及PoE供电，特地整理了以下几点让大家了解。

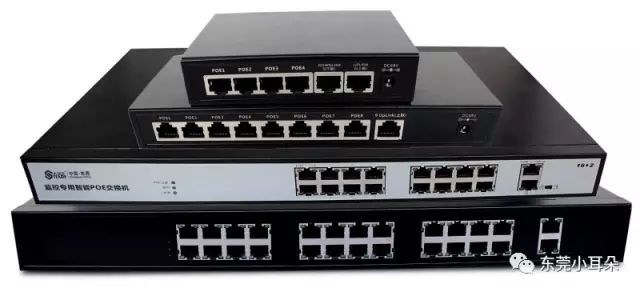

了解PoE交换机
POE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流电的技术.就是支持以太网供电的交换机。
POE也被称为基于局域网的供电系统(POL, Power over LAN )或有源以太网( Active Ethernet)，有时也被简称为以太网供电，这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范，并保持了与现存以太网系统和用户的兼容性。
①检测：一开始, PoE交换机在端口输出很小的电压,直到其检测到线缆终 端的连接为一个支持IEEE802.3af标准的受电端设备。
②PD端设备分类：当检测到受电端设备PD之后, PoE交换机可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。
③开始供电：在一个可配置时间(一般小于15μs)的启动期内, poe交换机开始从低电压向PD设备供电,直至提供48V的直流电源。
④供电：为PD设match备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。
⑤断电：若PD设备从网络上断开时, poe交换机就会快速地(一般在300～400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。
三、系统构成
一个完整的POE系统包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Powered Device)两部分。PSE设备是为以太网客户端设备供电的设备,同时也是整个POE以太网供电过程的管理者。而PD设备是接受供电的PSE负载,即POE系统的客户端设备,如IP电话、网络安全摄像机、AP及掌上电脑( PDA)或移动电话充电器等许多其他以太网设备（实际上,任何功率不超过13W的设备都可以从RJ45插座获取相应的电力）。两者基于IEEE 802.3af标准建立有关受电端设备PD的连接情况、设备类型、功耗级别等方面的信息联系,并以此为根据PSE通过以太网向PD供电。
四、特性参数
| 类别 | 802.3af（PoE） | 802.3at（PoE plus） |
| 分级 | 0～3 | 0～4 |
| 最大电流 | 350mA | 600mA |
| PSE输出功率 | <=15.4W | <=30W |
| PSE输出电压 | 44～57V DC | 50～57V DC |
| PD输入电压 | 36～57V DC | 42.5～57V DC |
| PD最大功率 | 12.95W | 25.5W |
| 线缆要求 | Unstructured | CAT-5e or better |
| 供电线缆对 | 2 | 2 |
五、供电方法

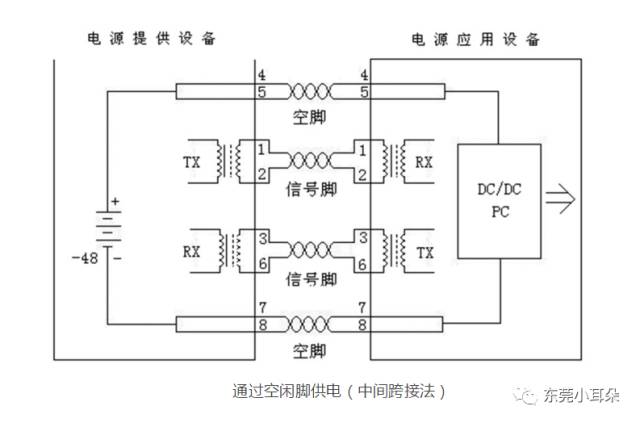

⒈一种称作“中间跨接法”(Mid-Span),使用独立的PoE供电设备，跨接在交换机和具有PoE功能的终端设备之间，一般是利用以太网电缆中没有被使用的空闲线对来传输直流电。MidspanPSE是一个专门的电源管理设备,通常和交换机放在一起。它对应每个端口有两个RJ45插孔,一个用短线连接至交换机(此处指传统的不具有PoE功能的交换机),另一个连接远端设备。
⒉另一种方法是“末端跨接法”(End-Span),是将供电设备集成在交换机中信号的出口端，这类集成连接一般都提供了空闲线对和数据线对“双”供电功能。其中数据线对采用了信号隔离变压器，并利用中心抽头来实现直流供电。可以预见,End-Span会迅速得到推广,这是由于以太网数据与输电采用公用线对,因而省去了需要设置独立输电的专用线,这对于仅有8芯的电缆和相配套的标准RJ-45插座意义特别重大。

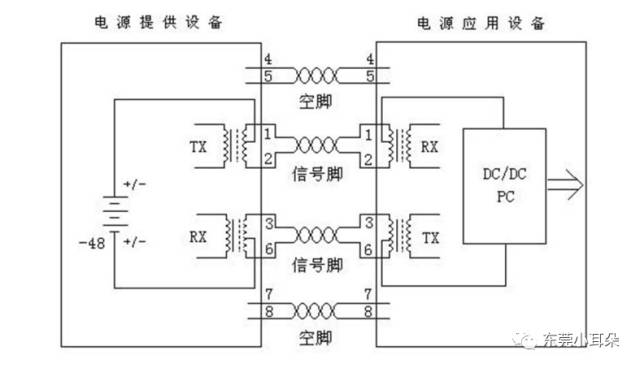

通过数据脚供电（末端跨接法）
要看一台PoE交换机能同时给多少摄像头供电，要考虑两个方面：PoE交换机的供电功率和PoE交换机的总功率。
①PoE交换机的供电功率可以理解为PoE交换机的单端口供电功率。
②PoE交换机供电协议有两种，IEEE802.3af和IEEE802.3at。
IEEE802.3af标准定义了供电功率为15.4W，IEEE802.3at标准定义了供电功率可达30W，由于供电标准不同其单端口供电功率也不同。比如摄像头功率为9W，使用af标准的PoE交换机即可;若摄像头功率为20W，需使用at标准的PoE交换机;若摄像头功率为30W以上，就需要使用专用PoE供电模块供电了。

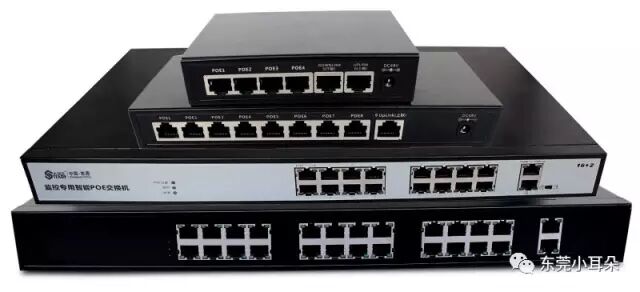

PoE交换机的总功率是一个非常重要的指标，直接关系到可以带多少摄像头。以小耳朵STD-POE5203-28监控专用POE交换机为例， STD-POE5203-28输出最大功率为360W，最大供电摄像头的数量=POE最大输出功率/摄像头功率，如摄像头的功率是15W，则 STD-POE5203-28可以供电的摄像头数量=24（360/15）；如球机功率为25W，则 STD-POE5203-28可以供电的球机数量=14（360/25）。
在实际使用中，很多普通网络摄像头的最大功耗较低，基本不超过15W，如果这时每个PoE端口按照最大功率去预留供电功率的话，就会出现有的端口PoE功率用不完，而有的端口却分不到功率的情况，小耳朵监控专用的PoE交换机均支持动态功率分配，可以避免这种情况。所以在选购PoE交换机时，要看交换机是否支持动态功率分配，这样每个端口只分配实际使用的功率，这样就能更高效地利用PoE交换机的供电功率。
